电气柜

王师傅2年前 (2023-06-01)装修百科170

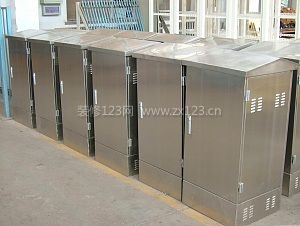

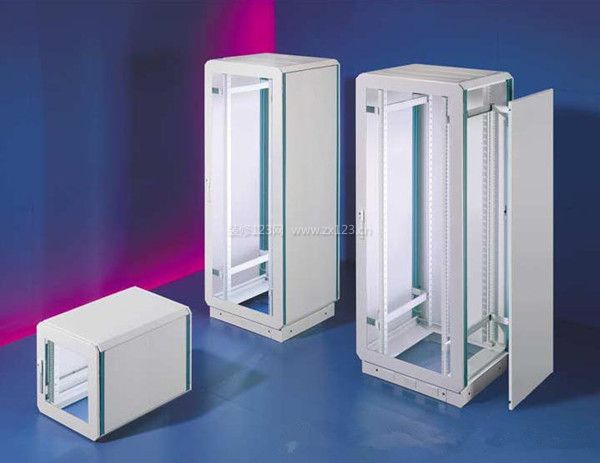

电气柜是由钢材质加工而成用来保护元器件正常工作的柜子。电气柜制作材料一般分为热轧钢板和冷轧钢板两种。

1电气柜设计



 1.材料:

  钢板

  箱体架、顶盖、后壁和底板:2.0mm 门:2.0mm 安装板:3.0mm



 2.表面处理:

  箱体架:浸涂底漆

  门、顶盖和后壁:浸涂底漆,外经粉末涂层,颜色根据图纸设计要求,织纹。 安装板和底板:镀锌。

  3.外观:

  箱体表面整洁无划痕,箱体架、侧板、顶盖、后壁和门之间的相互结合处要紧固整齐, 开孔和边缘处无毛刺。



 4.防护等级:

  IP55



 5.内部要求:

  柜内配备照明灯,门开关以及安装架,柜门配备资料盒,清洁无杂物。



 6.外框尺寸:

  按照图纸标注。



7.其他要求:

  侧板、顶盖、后壁和门配有接地柱,顶部要求有四个可拆装的吊环,底板拆装布线方便,安装板要求拆装方便,门锁和铰链要紧固整洁。

2电气柜系列

  目前市场上流行的电气柜型号众多,归纳起来有以下几种型号:GGD型交流低压开关柜、GCK型交流低压抽出式开关柜、BFC-25型低压开关柜、GCS型低压抽出式开关柜、MNS型低压抽出式开关柜,其中最常见的有GCK型交流低压抽出式开关柜、GCS型低压抽出式开关柜、MNS型低压抽出式开关柜。

  GGD交流低压配电柜:G--低压配电柜;G--固定安装、固定接线;D--电力用柜

  GGD包括GGD1(分断能力15KA)、GGD2(分断能力30KA)、GGD3(分断能力50KA)。

  GCK交流低压配电柜:G--柜式结构;C--抽出式;K--控制中心

  配电、电机控制用,主母线达3150A,垂直母线600A;

  GCS交流低压配电柜:G--封闭式开关柜;C--抽出式;S--森源电气系统

  类似GCK,主母线达4000A,垂直母线规格为1000A,性能好于GCK;

  MNS交流低压配电柜;是按照瑞士ABB公司转让技术制造的产品。

  母线达5000A,垂直母线标准1000A,双母线可达到2000A,性能好于GCS;

  DOMINO LK公司产品,低压抽出式开关柜,我用过的该柜型垂直母线有2500A,柜体结构、插接器件比前面的抽出式柜体好些,但抽屉结构稍逊色;

  YDS 主要与ABB低压产品配套,性能好,价格高,工业上多些。

  以上常见柜型,在技术参数都满足的情况下可以互换,GGD由于是固定连接,不适用于供电可靠性高的场合。
