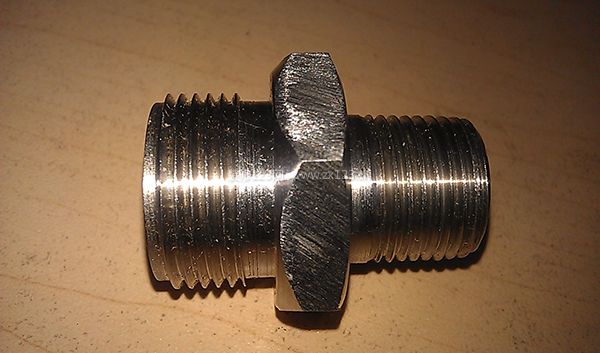

管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。本篇百科将为你介绍管螺纹标准、管螺纹规格、管螺纹密封等信息。
1管螺纹标准
55度管螺纹分为密封管螺纹和非密封管螺纹，非密封管螺纹用于无压力的管连接，密封管螺纹可以起到密封承压的作用。
G(ISO标准的Rp)表示非密封管螺纹，又称圆柱管螺纹。G1/2"-11表示内经为1/2"的管外壁螺纹，11为每英寸11牙。
R表示密封管螺纹的外螺纹，又称外圆锥管螺纹。
Rc(ISO标准)表示密封管螺纹的内螺纹，又称内圆锥管螺纹。 密封管螺纹的组合：
(1)G-R，就是外螺纹采用R外圆锥管螺纹，内螺纹采用G圆柱管螺纹。 (2)R-Rc，就是外螺纹采用R外圆锥管螺纹，内螺纹采用Rc内圆锥管螺纹。
2管螺纹规格
公称直径 螺距 底孔直径 底孔深度 公称直径 螺距 底孔直径 底孔深度
G1/4 1.337 11.4 20 (19) ZG1/8 0.907 8.1 15 (28)
G3/8 1.337 14.9 24 (19) ZG1/4 1.337 10.8 20 (19)
G3/4 1.814 24.1 31 (14) ZG1/2 1.814 17.9 29 (14)
G1 2.309 30.3 37 (11) ZG3/4 1.814 23.2 31 (14)
G1-1/4 2.309 38.9 40 (11) G1 2.309 29.2 37 (11)
G1-1/2 2.309 44.8 42 (11) 1-1/4 2.309 37.7 40 (11)
相关文章推荐：
装修主材料订购:五金配件的分类
3管螺纹的密封
1、55°密封管螺纹、60°密封管螺纹以及米制锥螺纹,这三种螺纹副,因螺纹副中的外螺纹带锥度(或内、外螺纹都带锥度),故这三种螺纹副本身都具有一定的密封性。但由于受加工精度、形位误差的影响,其密封不可靠,实际应用中一般需在配合面上施加添料,如施以铅油、麻丝、生料带或密封胶等。对其中内柱/外锥配合形式与内锥/外锥配合形式二者的特点分析如下:
①从实现密封的难易程度上看,内柱/外锥的配合形式最易实现密封;
②从加工的难易程度上看,内柱螺纹容易加工,内锥螺纹加工略难;
③从连接强度与可靠性上看,内锥/外锥的配合形式要好。
2、55°非密封管螺纹,因内、外螺纹都是柱形,故螺纹副本身不具密封性,若要求此连接实现密封,一般要从结构上加以考虑,如采用止口加密封垫等结构。其中内柱/外锥配合形式与内锥/外锥配合形式二者的特点分析如下:
①从实现密封的难易程度上看,内柱/外锥的配合形式最易实现密封;
②从加工的难易程度上看,内柱螺纹容易加工,内锥螺纹加工略难;
③从连接强度与可靠性上看,内锥/外锥的配合形式要好。
3、55°非密封管螺纹,因内、外螺纹都是柱形,故螺纹副本身不具密封性,若要求此连接实现密封,一般要从结构上加以考虑,如采用止口加密封垫等结构。
