平面图中的消防箱图例空白三角尖为门锁位置，空白三角的短边就是门轴，黑色三角短边部分就是栓头。可以用消防箱门轴为准，按照规定的是一开门就能见到消防栓，也就是消火栓箱门轴与栓头分别在箱体两侧，正对着箱子的，门向右开启的叫做右开门，向左开启的叫做左开门。
消防箱的使用方法
1、打开消防栓门，按下内部火警按钮(按钮是报警和启动消防泵的)。
2、取出消防水带，向着火源点延伸展开。
3、一人接好枪头和水带奔向起火点。
4、另一人接好水带和阀门口，要确保接口把牢。
5、逆时针打开阀门，有水漏出。
6、手握水枪头及水管，向有火的地方喷去，即可灭火。
消火箱的种类及应用场所

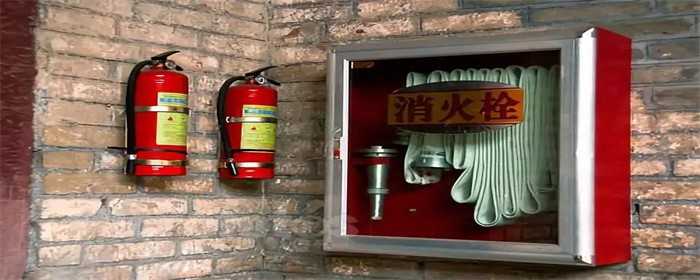

1、室内消火箱
室内消火箱是室内管网向火场供水的，带有阀门的接口、为工厂、仓库、高层建筑、公共建筑及船舶等室内固定消防设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用。减压型消防箱为其中一种。
2、室外消火箱
室外消火箱是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。所以，室外消火箱系统也是扑救火灾的重要消防设施之一。
3、旋转消火箱
旋转消火箱是栓体可相对于与进水管路连接的底座水平360o旋转的室内消火栓。它具有栓体与底座相对旋转的特点，因而可以在超薄箱体内安装，使得箱体减薄成为可能。当消火栓不使用时，可将栓体出水口旋转至与墙体平行状态，即可关闭箱门。在使用时，将栓体出水口旋出与墙体垂直，即可接驳水带，便于操作。
4、地下消防箱
地下消防箱是一种室外地上消防供水设施。用于向消防车供水或直接与水带、水枪联接进行灭火、是室外必备消防供水的专用设施。安装于地下，不影响市容、市通。由本体、弯管、阀座、阀瓣、排水阀、阀杆和接口等零部件组成。地下消火箱是城市、厂矿、电站、仓库、码头、住宅及公共场所必不可少的灭火供水装置。尤其是市区及河道较少的地区更加需要装设，它的结构和性能可靠，使用方便。
